Что такое диффузор в центробежном насосе?

Привет! Как поставщик центробежных насосов, я много беседовал о различных частях этих насосов. Часто возникает вопрос о диффузоре. Итак, я решил рассказать, что это такое и почему это очень важно.

Что такое диффузор?

В центробежном насосе диффузор является ключевым компонентом, который располагается сразу после рабочего колеса. Его основная задача состоит в том, чтобы взять высокоскоростную жидкость с низким давлением, вытекающую из крыльчатки, и превратить ее в жидкость с более низкой скоростью и более высоким давлением. Вы можете думать об этом как о регулировщике для жидкости. Крыльчатка вращается очень быстро и выбрасывает жидкость наружу с высокой скоростью, но такая высокая скорость жидкости не всегда лучше всего влияет на общую производительность насоса. Диффузор замедляет его и повышает давление.

Как работает диффузор?

Позвольте мне рассказать вам об этом. Когда рабочее колесо вращается, оно отдает жидкости кинетическую энергию. Это означает, что жидкость движется быстро, покидая рабочее колесо. Диффузор имеет ряд специально разработанных лопастей или каналов. По мере прохождения жидкости через эти лопатки или каналы площадь поперечного сечения постепенно увеличивается. Согласно принципам механики жидкости, когда площадь, через которую течет жидкость, увеличивается, скорость жидкости уменьшается. А по закону сохранения энергии при уменьшении скорости давление возрастает.

Этот процесс преобразования кинетической энергии в энергию давления имеет решающее значение для эффективности насоса. Жидкость с более высоким давлением может затем более эффективно прокачиваться по трубам и системам. Например, в системе водоснабжения вода с более высоким давлением может достигать верхних этажей или преодолевать большие расстояния, не теряя при этом слишком много энергии.

Типы диффузоров

Спиральный диффузор

Спиральный диффузор является одним из наиболее распространенных типов. По сути, это камера спиралевидной формы, окружающая крыльчатку. Когда жидкость покидает рабочее колесо, она попадает в улитку. Форма улитки постепенно увеличивает площадь поперечного сечения вдоль пути потока. Это помогает плавно замедлять скорость жидкости и увеличивать давление. Спиральные диффузоры просты по конструкции и используются во многих центробежных насосах малого и среднего размера, таких какПортативный центробежный насос. Они экономически эффективны и хорошо работают в различных приложениях, где скорость потока не очень высока.

Крыльчатый диффузор

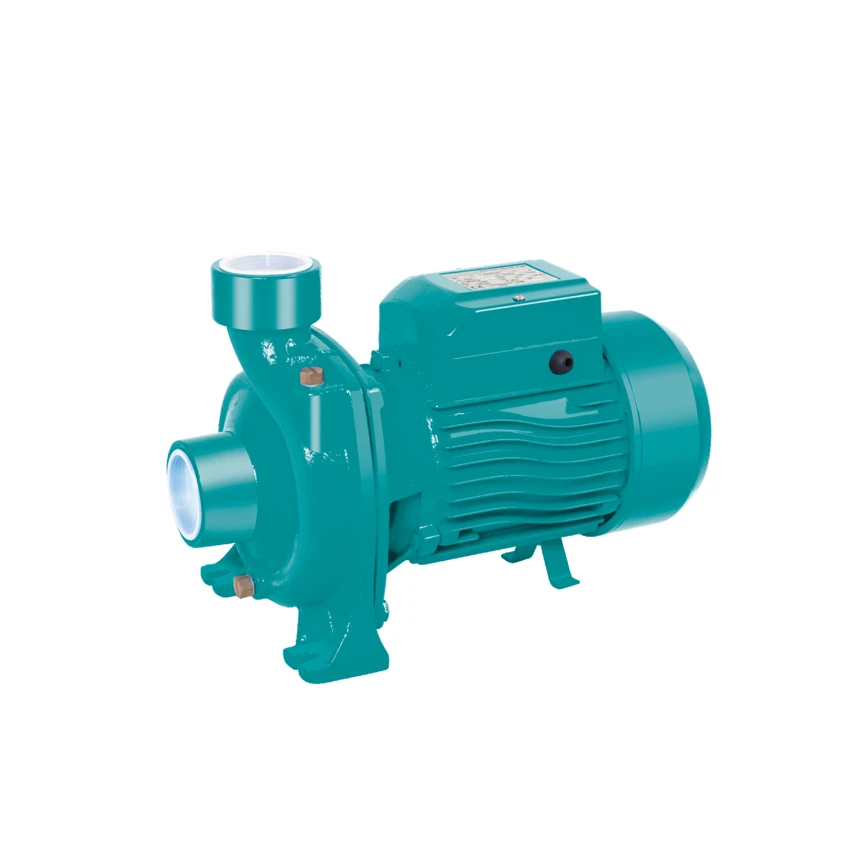

Лопастной диффузор имеет набор неподвижных лопаток, расположенных вокруг рабочего колеса. Эти лопатки тщательно спроектированы для направления потока жидкости и оптимизации преобразования кинетической энергии в энергию давления. Лопастные диффузоры более эффективны, чем спиральные, особенно при более высоких скоростях потока и давлениях. Они могут обрабатывать большие объемы жидкости и часто используются в промышленности. Например, на крупномасштабной водоочистной станции центробежный насос с лопастным диффузором может быстро и эффективно перекачивать значительное количество воды. Многие из нашихЦентробежный водяной насос мощностью 1,5 л.с.модели могут быть оснащены лопастными диффузорами для повышения производительности.

Корпус Диффузор

Кожуховые диффузоры часто используются в многоступенчатых центробежных насосах. В многоступенчатом насосе несколько рабочих колес работают последовательно и повышают давление. Диффузор корпуса помогает направлять жидкость от одного рабочего колеса к другому. Это обеспечивает плавный поток жидкости между ступенями и постепенное увеличение давления. Этот тип диффузора очень важен для применений, где требуется высокое давление, например, в насосной системе глубоких скважин или нефтепроводе. НашЦентробежный мусорный насосчасто используется в тяжелых условиях эксплуатации при высоком давлении, где кожух-диффузор может играть жизненно важную роль.

Почему важен диффузор?

Эффективность

Диффузор играет огромную роль в общей эффективности центробежного насоса. Когда он эффективно преобразует кинетическую энергию в энергию давления, меньше энергии тратится впустую. Это означает, что насос может выполнять больше работы при меньшей потребляемой мощности. Например, хорошо спроектированный диффузор может значительно снизить энергопотребление насоса, что в долгосрочной перспективе может сэкономить много денег, особенно для крупномасштабных промышленных операций.

Производительность

Диффузор также сильно влияет на производительность насоса с точки зрения выходного давления и расхода. Хороший диффузор гарантирует, что насос сможет достичь желаемого уровня давления и поддерживать стабильный расход. Без надлежащего диффузора насос не сможет перекачивать жидкость на необходимую высоту или расстояние.

Заключение

Итак, вот оно! Диффузор центробежного насоса является важным компонентом, который помогает преобразовывать высокоскоростную жидкость с низким давлением из рабочего колеса в жидкость с более низкой скоростью и высоким давлением. Будь то спиральный, лопастной или кожуховый диффузор, каждый тип имеет свои преимущества и подходит для различных применений.

Если вы ищете центробежный насос или вам необходимо модернизировать существующий насос, мы здесь, чтобы помочь. Мы предлагаем широкий ассортимент центробежных насосов с различными типами диффузоров в соответствии с вашими конкретными потребностями. Свяжитесь с нами, чтобы обсудить ваши требования, и мы подберем для вас идеальный насос!

Ссылки

• Карасик, И.Дж., Мессина, Дж.П., Купер, П. и Хилд, К.С. (2008). Справочник по насосам. МакГроу - Хилл.
• Степанов, AJ (1957). Центробежные и осевые насосы. Уайли.
